Új vizsgálati eredmények - tűzvédelmi dobozolások




ÉMI VIZSGÁLAT



A vizsgálat során különböző rétegrendű vízszintes szerelőcsatornák és függőleges szerelőaknák kerültek kialakításra oly módon, hogy az egyik részük a tűztérben került elhelyezésre, a másik részük pedig a tűzvédelmi szerkezeten keresztül átvezetve a tűztéren kívülre került. A tűzvédelmi dobozok tűztéri részén azok belsejében, a tűztéren kívüli részen, a külső felületeken hőelemek kerültek elhelyezésre, amelyekkel mérni tudtuk az említett felületek hőmérséklet-változásait, úgy a tűztérbe eső szakaszon, mint a tűztéren kívüli részeken is.


TŰZVÉDELMI DOBOZOLÁS

A tűzszakasz-határt jelentő fal- és/vagy födémszerkezeten áthaladó olyan vízszintes szerelőcsatorna, illetve függőleges szerelőakna, amely a gépészeti szerelvényeket (pl. kábelek, csővezetékek) tűzgátló módon, legfeljebb három oldalról határolja. Tűzgátló gipszkarton építőlemezekből, fém tartó- és merevítőbordákból és esetenként hőszigeteléssel készül.

Az így elkészített dobozok feladata, hogy a tűz ne terjedjen át a dobozon keresztül az egyik tűzszakaszból a másikba.

A vizsgálat alapján a szerkezetek tűzállósági határérték-osztályát két szempont szerint állapítottuk meg:

• nincs éghető anyag a dobozban
• van éghető anyag a dobozon belül

A vizsgálati eredmények a dobozon kívül keletkezett tűzhatásra vonatkoznak. (o→i, ho)

A tűzvédelmi dobozok egy-, két- és háromoldali kialakítással készülhetnek. A négyoldali dobozkialakítás nem megengedett.

A dobozok megengedett maximális keresztmetszeti mérete: 600 x 600 mm.


TŰZVÉDELMI SZERELŐCSATORNÁK

Vízszintes tűzvédelmi dobozolások, R-CD 27/60 és R-UD 30 profilokra szerelt tűzgátló gipszkartonnal

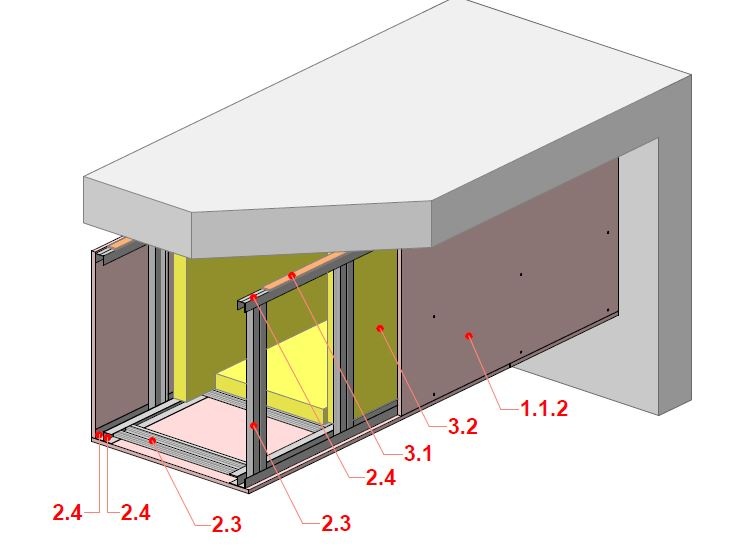

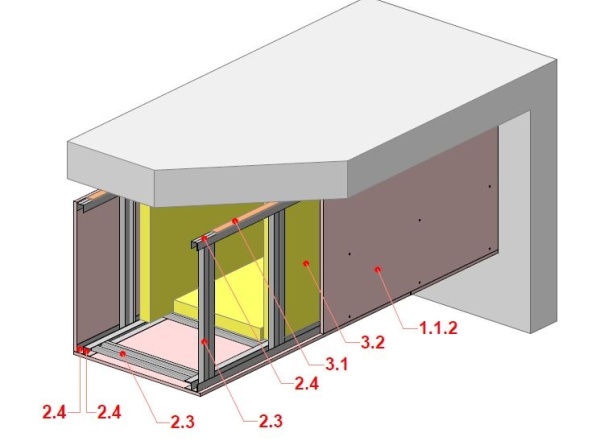

Szerelőcsatorna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel

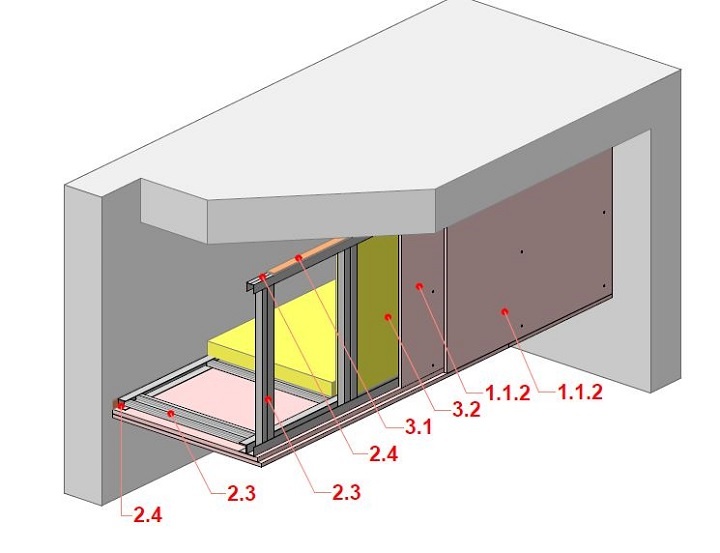

Szerelőcsatorna két réteg RF 15 tűzgátló gipszkartonnal, kétoldali védelemmel

Tűzgátló gipszkarton	Isover Akuplat + szigetelés	Tűzvédelmi osztály	Tűzállósági határérték osztály ha nincs éghető anyag a dobozban	Tűzállósági határérték osztály ha van éghető anyag a dobozban
1 x RF 15		A2	EI 60 (o→i, ho)	EI 15 (o→i, ho)
1 x RF 15	50 mm	A2	EI 60 (o→i, ho)	EI 30 (o→i, ho)
2 x RF 15		A2	EI 60 (o→i, ho)	EI 60 (o→i, ho)
2 x RF 15	50 mm	A2	EI 60 (o→i, ho)	EI 60 (o→i, ho)

TŰZVÉDELMI SZERELŐAKNA

Függőleges tűzvédelmi dobozolások, R-CW 50 és R-UW 50 profilokra szerelt tűzgátló gipszkartonnal

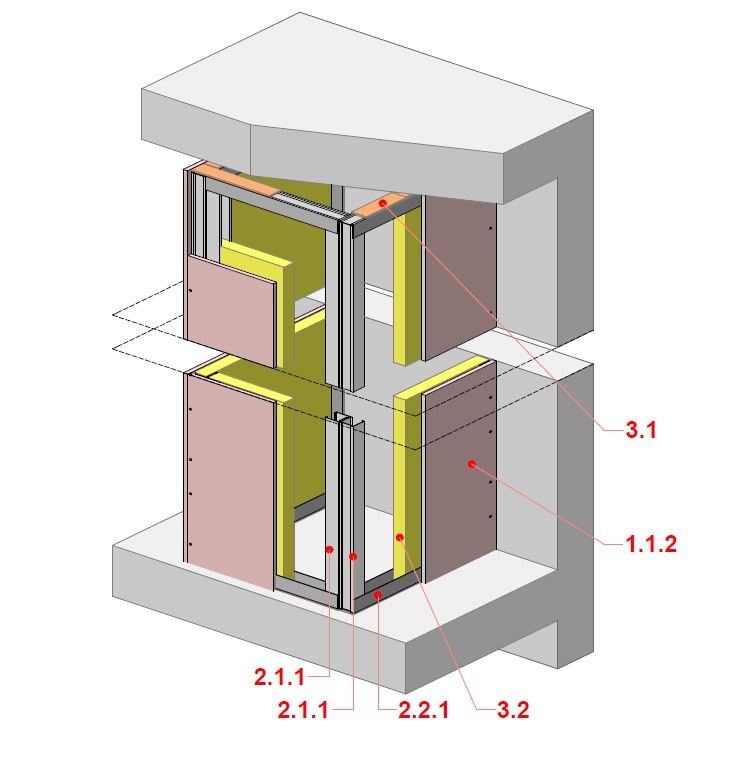

Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, háromoldali védelemmel

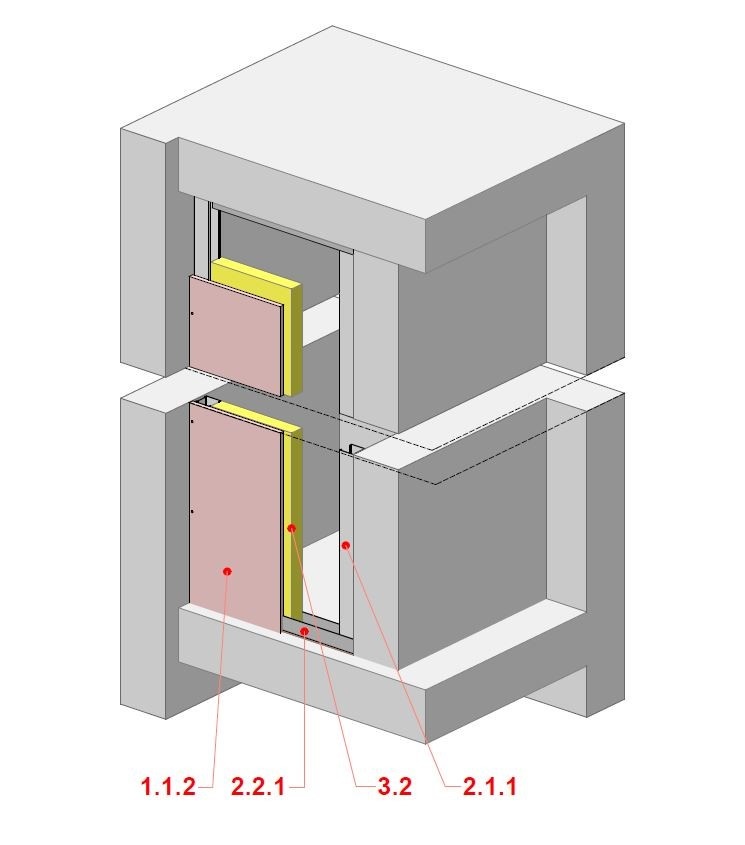

Szerelőakna egy réteg RF 15 tűzgátló gipszkartonnal, egyoldali védelemmel

Tűzgátló gipszkarton	Isover Akuplat + szigetelés	Tűzvédelmi osztály	Tűzállósági határérték osztály ha nincs éghető anyag a dobozban	Tűzállósági határérték osztály ha van éghető anyag a dobozban
1 x RF 15		A2	EI 60 (o→i, ve)	EI 15 (o→i, ve)
1 x RF 15	50 mm	A2	EI 60 (o→i, ve)	EI 20 (o→i, ve)
2 x RF 15		A2	EI 60 (o→i, ve)	EI 45 (o→i, ve)
2 x RF 15	50 mm	A2	EI 60 (o→i, ve)	EI 60 (o→i, ve)

KOMBINÁLT TŰZVÉDELMI DOBOZOLÁSOK

Kombinált tűzvédelmi dobozolások, függőlegesen R-CW 50 és R-UW 50 profilokra, vízszintesen R-CD 27/60 és R-UD 30 profilokra szerelt tűzgátló gipszkartonnal.

Tűzgátló gipszkarton	Isover Akuplat + szigetelés	Tűzvédelmi osztály	Tűzállósági határérték osztály ha nincs éghető anyag a dobozban	Tűzállósági határérték osztály ha van éghető anyag a dobozban
1 x RF 15		A2	EI 60 (o→i, ve)	EI 15 (o→i, ve)
1 x RF 15	50 mm	A2	EI 60 (o→i, ve)	EI 20 (o→i, ve)
2 x RF 15		A2	EI 60 (o→i, ve)	EI 45 (o→i, ve)
2 x RF 15	50 mm	A2	EI 60 (o→i, ve)	EI 60 (o→i, ve)

A kombinált dobozokat vízszintes és függőleges szakaszok alkotják, falhoz vagy födémhez kerülnek rögzítésre.

A VIZSGÁLAT MENETE

Vizsgálati szabvány: prEN 1366-5:2019
Osztályozási szabvány: MSZ EN 13501-2:2016
Vizsgálati tűzhatás: MSZ EN 1363-1:2020
Vizsgálati jegyzőkönyv száma: M1-T185K-21373-2020

FELHASZNÁLT TERMÉKEK

1.1.2 Rigips RF 15 tűzgátló gipszkarton
2.1.1 R-CW 50x50x0,6 Rigiprofil
2.2.1 R-UW 50x40x0,6 Rigiprofil
2.3 R-CD 60x27x0,6 Rigiprofil
2.4 R-UD 30x0,6 Rigiprofil
3.1 Szigetelő szivacscsík
3.2 Isover Akuplat + 50 mm szigetelés
