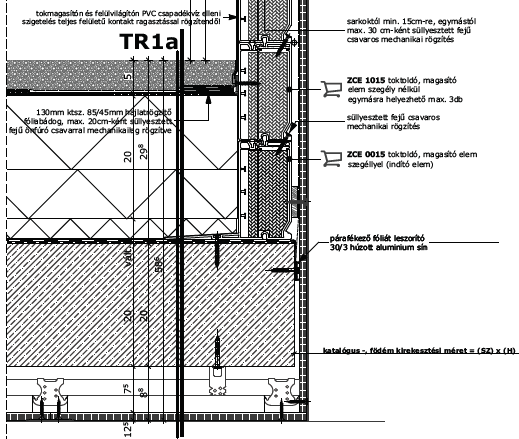

A lakossági épületeken az egyik jellemző rétegrendi kialakítás, a leterheléssel rögzített egyenes rétegrend. A födémre kerülő hideg bitumen máz után felkerül a pára és légzáró bitumenes lemez. Erre kell rátenni a kupola lábazati elemét és a hőszigetelt üvegezést tartalmazó kupolát. A VELUX ZCE felülvilágítóhoz csatlakozó 16 cm magas lábazati elemek száma, a lejtés képzéssel felkerülő hőszigetelés vastagságától, illetve szigetelés tetejére kerülő 1 réteg lágyító vándorlásos korrózió elleni elválasztó filc, 1 réteg PVC csapadék elleni szigetelés, 1 réteg műanyag fátyol elválasztó és szűrő réteg, valamint a leterhelést adó frakcionált mosott kavics réteg vastagságától függ, valamint attól, hogy a felülvilágító oldalán a vízküszöb minimum 30 cm-rel legyen a kavicsréteg fölött. Az indító elem minden esetben a ZCE 0015 tokmagasító elem, amely szegéllyel is el van látva a bitumenes lemezcsatlakozások könnyű kialakításához. A szegélyen erre kialakított horonyban kell rögzíteni a födémhez 30 cm-ként.

A ZCE tokmagasítókat a belső oldalon kialakított horony mentén mechanikusan kell egymáshoz rögzíteni süllyesztett fejű csavarokkal.

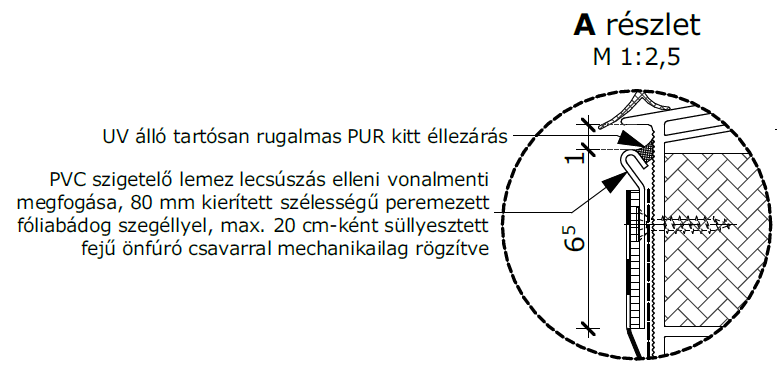

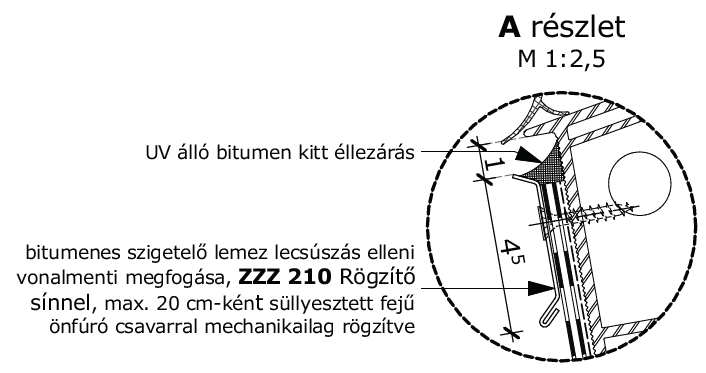

A lábazat külső oldalán, a PVC vagy Bitumenes lemez lecsúszás elleni védelméről gondoskodni kell a felülvilágító peremének vonala mentén, mechanikai rögzítéssel. A VELUX termékpalettájában megtalálható ehhez a ZZZ 210 rögzítősín ami minden kupolamérethez, külön rendelhető.

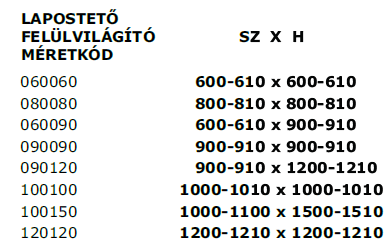

A VELUX kupolák méretkódja magába foglalja azt a nyílásméretet, amelyet a födémben ki kell alakítani, ezzel is segítve a tervező és a kivitelező munkáját. A födémnyílás kialakításában +1 cm tűrés megengedett.

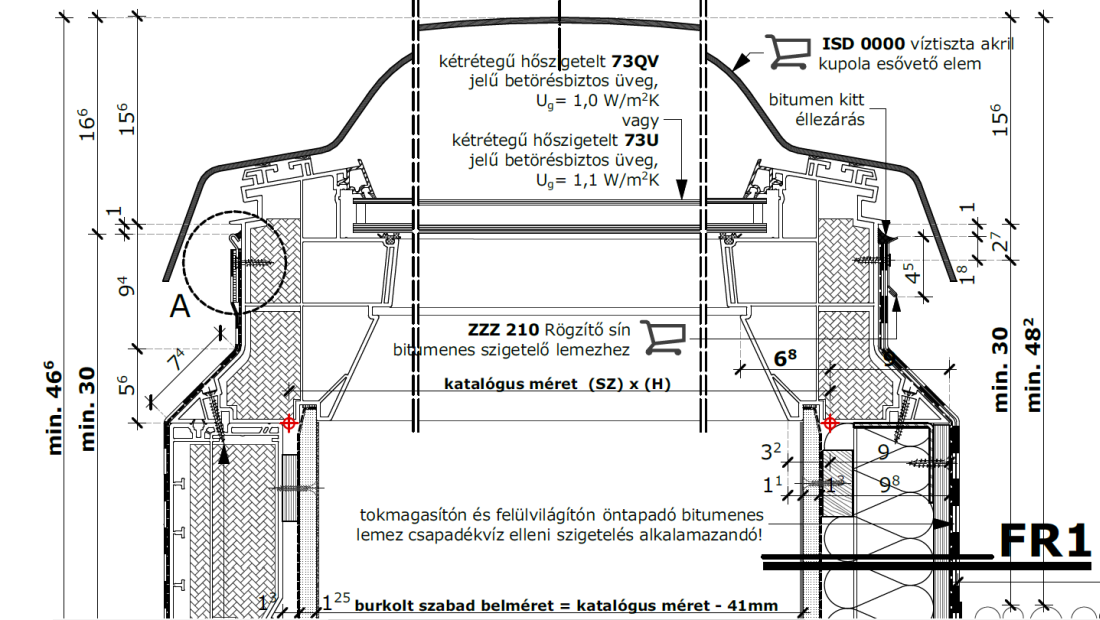

A burkolt szabad belső méret a katalógus mérethez képest 41 mm-rel kisebb, mivel a tetőtéri ablakokál már megszokott módon a felülivilágító kupolák lábazata is úgy lett kialakítva, hogy képes legyen fogadni a gyári BBX párafékező fóliát és a 12,5 mm-es gipszkarton lapokat.

A kiemelkedő hőszigetelést a PVC lábazati profilakat kitöltő szigetelés, valamint a hőszigetelő üvegezés, és az esővető elem biztosítja.

Ahhoz, hogy a csapadék ne álljon meg a felülvilágító tetején, egy kiegészítő esővető elem csatlakoztatására mindenképpen szükség van. Ez lehet a hagyományos akrilból vagy polikarbonátból készülő kupola, ami víztiszta és opál változatban egyaránt kapható. Emellett a VELUX kétféle edzett üvegezést is kínál olyan helyekre, ahol fontos a külső megjelenés is. Az egyik a síküveg, amelynél a lábazati elemet minimum 2,5°-os, de a gyári ajánlás alapján inkább 5°-os lejtésben kell beépíteni. A lejtés kiküszöbölésére az íves üveget ajánljuk.
A lakossági területen történő alkalmazás esetén különösen fontos az árnyékolás. A VELUX felülvilágítókhoz külső hővédő roló és belső fényszűrésre és sötétítésre alkalmas változatok egyaránt kaphatók. A belmagasságok miatt ezek az árnyékolók viszont csak 24 V dc elektromos és napelemes elektromos vezérléssel működtethetők. A lakossági területen az esztétikum is szerepet játszik a választásban. A motorral nyitható felülvilágítók esetében a motorok minden esetben a tokban elrejtve találhatók, hogy a fény zavartalanul világítsa meg az alatta levő teret.

Ha további részletek és megoldások érdeklik, keresse fel weboldalunkat a www.velux.hu/szakembereknek címen vagy kérjen szakmai konzultációra időpontot munkatársunktól.
