A "hőhíd" és a nyílásáthidalások

Az egyes épületszerkezetek létesítésekor és összeépítésekor az egyik legfontosabb feladat a hőhidak elkerülése, legalábbis hatásuk minimalizálása. Mivel a csatlakozásoknál elkerülhetetlen a különböző anyagok találkozása, azok eltérő épületfizikai tulajdonságai miatt (anyagváltásból adódó hőhíd) a hő nem egyenletesen áramlik a külső tér irányába, így az adott szerkezetre jellemző hőátbocsátás is megváltozik a csatlakozás környezetében. Ugyanez a jelenség lép fel az épületsarkok, átfordulások vagy a nyílászárók beépítésének helyén is (geometriai hőhíd), ezeket összefoglalóan nevezzük "hőhídnak".


Annak érdekében, hogy a hőhidak mentén minél kisebb legyen a hőveszteség, a hő áramlásának irányában jó hőszigetelő képességű anyagokat kell beépíteni. Az egyik legjellemzőbb ilyen hely a nyílászárók találkozása a fallal. A Porotherm áthidalók alkalmazásával, megfelelő hőszigetelés beépítése mellett, a hőhíd mértéke minimálisra csökkenthető.

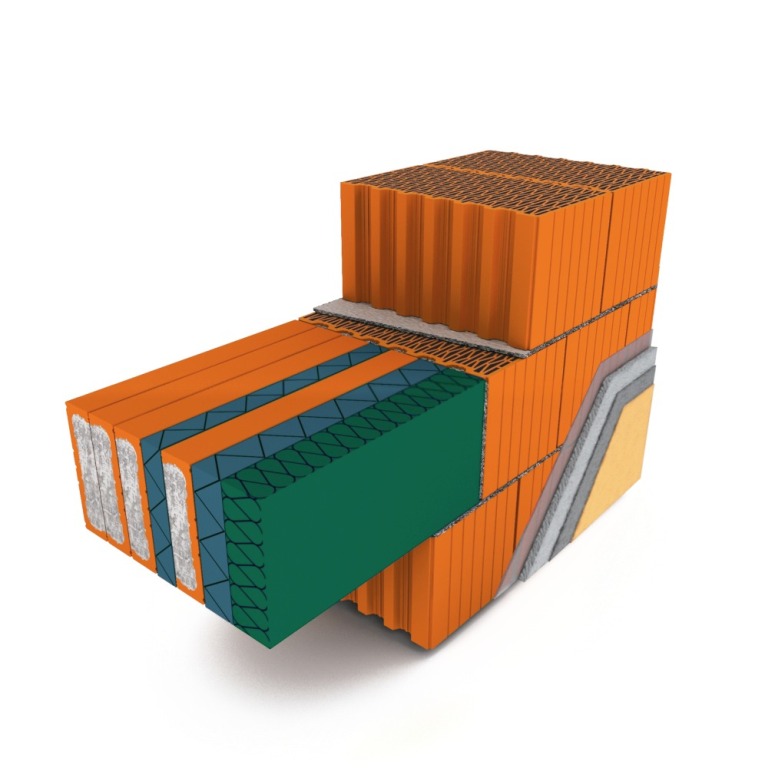

A Porotherm áthidalói kerámia kéregelemes előfeszített vasbeton termékek, azaz olyan áthidalók, amelyek egy vályú alakú kerámia kéreggel rendelkeznek, amelyet előfeszített vasbetonnal töltenek ki.

A Porotherm család termékei között négyféle áthidalóelemet is találunk. A Porotherm A-10-es és A-12-es áthidalók mellett ún. Elemmagas áthidaló, valamint beépített hőszigeteléssel ellátott Thermo áthidaló is a vásárlók rendelkezésére áll. Választásukhoz praktikus szempont, hogy elemhosszuk - fajtától függően - 100 cm-től 325 vagy 350 cm-ig, 25 cm-es méretlépcsőben változik, ezzel igazodva a Porotherm falazatok 25 cm-es moduljához.

A Porotherm A-10, A-12 és Thermo áthidalók esetében ráfalazással vagy rábetonozással együtt alakíthatjuk ki a végleges teherbírású nyílásáthidalást. A Porotherm áthidaló képezi a szerkezet alsó húzott övét, a felső nyomott övét pedig a kisméretű tömör téglával vagy üreges falazóelemmel készülő ráfalazás vagy rábetonozás biztosítja. A Porotherm Elemmagas áthidaló azonban kiegészítő ráfalazás vagy rábetonozás nélkül képezi a nyílásáthidalást, így - az eldőlés, kiborulás elleni biztosítása mellett - már beépítés közben is, utána pedig egyből terhelhető. Az Elemmagas áthidaló további előnye, hogy építés közben nem kell alátámasztani, így gyorsabban és költséghatékonyabban építhető be. Az Elemmagas termék a Porotherm áthidalócsalád legnagyobb teherbírású darabja*.

A Porotherm áthidalók tervezéséhez, méretezéséhez (illetve kivitelezéséhez is) valamennyi releváns műszaki információ megtalálható a Wienerberger által kiadott Alkalmazási és tervezési útmutatóban, amelyben mintapéldák, csomóponti rajzok is segítik a tervezők munkáját. Még nagyobb tervezői szabadságot ad, hogy az áthidalók 12,5 cm, illetve 25 cm-es felfekvési hosszal is alkalmazhatóak, a szükséges teherbírási táblázatok mindkét szituációra rendelkezésre állnak, illetve a két érték között interpolációval további értékek is előállíthatók.

A kiadvány ide kattintva is letölthető.

Az áthidalók kiválasztásakor is érdemes a Porotherm termékekre jellemző minőséget, megbízhatóságot választani, hiszen a falazatnak ez hőszigetelés szempontjából is nagyon fontos része, valamint szintén fontos szempont, hogy a Porotherm áthidalók alkalmazásával a falazatban - a vakolat fogadása szempontjából - egységes kerámia felület alakítható ki, ráadásul a termékcsalád minden tagja tűzvédelmi szempontból is bevizsgált, kiváló minőségű, magyar gyártású termék.

*Azonos gerendahosszhoz és szabad nyílásközhöz tartozó teherbírási értéket tekintve (az 1500 mm szabad nyílás áthidalásához használt 2000 mm hosszú áthidaló, 250 mm-es felfekvéssel) a Porotherm Elemmagas áthidaló 17,57 kN/m teherbírással rendelkezik, míg a Porotherm A-10-es áthidaló (vázkerámia nyomott övvel) 1,34 kN/m teherbírással rendelkezik.
