Barabás térkő - Teraszok, kerti utak
Az ideális útburkolat
Városi utak, terek, körforgalmak, kerékpárutak, parkolók, fekvőrendőrök ideális burkolata készíthető a 8 cm vastag antracit-barna színű 8-as Téglakőből, vagy az élükkel fektetett így 12 centiméter vastag burkolatot adó 5, 6, 8 centiméteres Téglakövekből.
Valamennyi Téglakő burkolat előnye, hogy:
- patinás, történelmi hangulatú burkolat készíthető belőle;
- garantáltan, tartósan fagyálló;
- barátságos, természetes hatást kelt;
- nem repedezik, nem gyűrődik, nem ragad melegben sem;
- megfizethető minden út, burkolat estében;
- könnyen felbontható és újrafektethető a burkolat;
- a gumiabroncsok nem préselnek vizet és nem szívnak ki homokot a hézagokból.
A tervezés során a várható igénybevételt tisztázni kell, valamint figyelembe kell venni a talaj tulajdonságait (teherbírás, vízáteresztés), illetve az útkezelés, üzemeltetés kérdéseit.
Teraszok, kerti utak

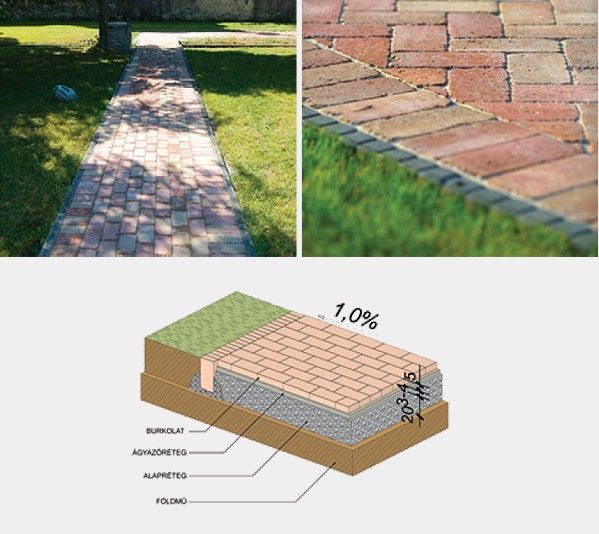

Az 5 cm vastag (a többihez hasonlóan 12x24 centiméteres) sárga-piros (terrakotta) színű Téglakő elsősorban kerti teraszok, udvarok, kerti utak, autóbehajtók ideális burkolata. Aljzatként 20-30 centiméter vastag 5-45 vagy 5-50 mm szemszerkezetű alapréteg, és 3 cm 2-5 mm szemszerkezetű ágyazati réteg szükséges.
Járdák, mellékutcák
A 6 cm vastag (a többihez hasonlóan 12x24 centiméteres) barna-piros (fakóvöröses) színű Téglakő elsősorban gyalogosforgalmi terek (járdák, sétányok), kerékpárutak illetve mellékutcák ideális burkolata. Aljzatként 30-40 centiméter vastag 5-45 vagy 5-50 mm szemszerkezetű alapréteg, és 3 cm 2-5 mm szemszerkezetű ágyazati réteg szükséges.
Utcák, terek
A 8 cm vastag (a többihez hasonlóan 12x24 centiméteres) antracit-barna (szürkés) színű Téglakő 8 centiméteres vastagságban (lapjával fektetve) elsősorban személygépkocsi-forgalommal, illetve kisebb tehergépkocsi-forgalommal terhelt utak ideális burkolata. Aljzatként 40 centiméter vastag 5-45 vagy 5-50 mm szemszerkezetű alapréteg, és 3 cm 2-5 mm szemszerkezetű ágyazati réteg szükséges.
Nagyforgalmú terek
A 8 cm vastag (a többihez hasonlóan 12x24 centiméteres) szürke színű Téglakő 12 centiméteres vastagságban (élére fektetve) akár átmenő jellegű tehergépkocsi-forgalommal, vagy autóbusz-forgalommal terhelt utak ideális burkolata. Aljzatként az ÚT 2-3.212 Útügyi Műszaki Előírásban szereplőknek megfelelő betonréteg, és 3 cm 2-5 mm szemszerkezetű ágyazati réteg szükséges, bitumen emulziós zúzott homokból.
A betonelemek a térburkoló köveknél megszokott mechanikus roppantásos technikával darabolhatóak, ennek előnye, hogy rusztikus a vágott felület is. De természetesen a gyémánt vágótárcsa is használható e célra.
Előírások
A felhasználás során az ÚT 2-3.212 Útügyi Műszaki Előírást (Betonkő burkolatú pályaszerkezetek tervezése és építése) be kell tartani. Ezekből a leglényegesebbek:
Földmű
A kivitelezést a földmű ÚT 2-1.222 Útügyi Műszaki Előírás szerinti elkészítésével kell kezdeni. (A földmű koronaszintjén 40MN/m2 statikus teherbírási modulust biztosítani kell – szükség esetén javítóréteggel, stabilizálással –, a földmű felső 50 cm-es rétege 90 százalékos tömörségű legyen). Fagyvédő réteget kell tervezni, ha a földmű talaja fagyérzékeny. A csapadékvíz elvezetését (szemcsés szűrőréteggel, szivárgóval) meg kell oldani, drénezmi kell, kötött talajok esetén legalább 200g/m2 tömegű geotextília beépítése szükséges. A burkolatnak legalább 1 % lejtéssel kell rendelkeznie, a földmű felső síkja legyen párhuzamos a burkolatéval.
Szegélyek
A szegély(kövek) megtámasztását az ÚT 2-3.201 Útügyi Műszaki Előírás szerint CP 4/2,7 szilárdsági osztályba tartozó, 8 mm legnagyobb szemcsenagyságú pályabetonnal kell biztosítani, 20 cm vastag alappal (amennyiben más csatlakozó szerkezet nem támasztja meg megfelelően). Az alap- és a megtámasztó beton C30/37 szilárdságú, légbuborék-adalékszerrel készített legyen.
Alapréteg
A terheléstől és a talajtól, földműtől függően 20-50 cm vastag alapréteg szükséges, 5-50 vagy 5-45 szemmegoszlású anyagból. Az egyenlőtlenségi együttható (d60/d10) legyen nagyobb 13-nál. Az ÚT 2-3.206 Útügyi Előírásokban foglaltakat be kell tartani.
Ágyazati réteg
Az ágyazati réteg 30-40 mm vastag legyen, kiegyenlítő-rétegként használni nem szabad. Az alapréteg tömörsége 95% legyen, egyenletes, a tömörödésnek megfelelő vastagságban kell lehúzni. A lehúzott ágyazatra lépni tilos.
Téglakő burkolat
A burkolat kézzel fektethető. A lerakást végzők és szállítók csak a lerakott elemeken közlekedhetnek. A fektetést a legalacsonyabb helyről és lehetőleg szegélytől kell kezdeni, a sorok fektetéséhez vezetőzsinórt kell kifeszíteni. A téglakövek felénél kisebb darabot idomként fektetni nem szabad, de törekedni kell a burkolatszélek saját anyagából történő kiékelésére.
Hézagolás
A hézagkitöltés lehetőleg zúzott homokkal, esetleg kvarchomokkal történjen, a homok legyen iszapmentes, jó kifolyású (min. 120s / 1000cm3), sómentes, ugyanakkor a betöltésre és vízáteresztésre alkalmas, folyamatos szemmegoszlású. A burkolatot a hézagolás előtt és után is tömöríteni kell, gumilapos lapvibrátorral. A burkolat elkészülte után, sőt üzemelése közben is rendszeresen fel kell tölteni homokkal.
A burkolat jellemzői: újra felszedhető és lerakható, légkalapács használata (zajhatás) nélkül. Tartós, kopásálló, csöppenő üzemanyag nem oldja fel (mint az aszfaltot). Savra érzékeny. A csapadékot a burkolat fugáin keresztül elvezeti, így természetesebb környezetet, a környező fáknak jó életfeltételeket biztosít, ráadásul a vízelvezető csatornák igénybevételét csökkenti.
A terméket az ÉMI az MSZ 1338:2003 szabvány alapján az M-4035/2009 számon nyilvántartott jegyzőkönyv szerint megfelelőnek találta.
A termék rendeltetése: térburkoló elem, járdák, teraszok, kerti utak, sétányok, gyalogos forgalmi területek és személygépkocsi behajtók burkolása, kerti építmények, kerítések, oszlopok, falburkolat építése.
Méret:
240x12x5 cm, 240x12x6 cm, 240x12x8 cm a mérettűrés ± 1,7 mm (a szabványban előírt ± 3 mm helyett)
Fagyállóság lehámlással:
S
n = 0,26 kg /m
2 (a szabványban előírt
≤ 1,0 kg /m
2 helyett)
Vízfelvétel:
4,49 tömegszázalék (a szabványban előírt
≤ 6 % helyett)
Szilárdság legkisebb értéke:
5,3 MPa (N/mm
2) (a szabványban előírt
≥ 2,9 MPa helyett)
Kopásállóság:
6.754 mm
3/ 5000mm
2 (a szabványban előírt
≤ 18.000 mm
3/ 5000mm
2 helyett).
Csúszási ellenállás:
SRT 75 (a szabványban előírt
≥ 45 helyett).
Tűzállóság (MSZ EN 13501-1:2002):
A1, mivel a szervesanyag-tartalom < 1% (m/m)
A Téglakő nyomószilárdsága körülbelül a C50/60 betonnak felel meg.
| Vastagság |
5 cm |
6 cm |
8 cm |
| Elemméret |
240x12x5 cm |
240x12x6 cm |
240x12x8 |
| Tömege |
110 kg/m2 |
132 kg/m2 |
176 kg/m2 |
Anyagszükséglet db/m2
Normál beépítés (lapjával)
Élére állítva (12 cm vtg burkolat) |
35
83
|
35
69 |
35
52 |
A téglakő tartós, bontás esetén magas szilárdságának köszönhetően nagy százalékban újrahasználható, illetve újrahasznosítható, veszélyes hulladékot nem képez; azaz a környezetet kevéssé terheli.
